CDH 1411

OTR 1840-1

3G-SDI转光纤收发器（CWDM）

数据表
快速参考

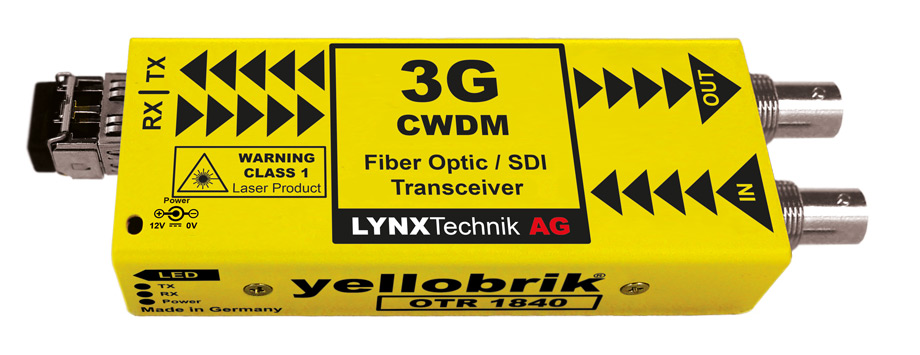

OTR 1840-1 是一个紧凑式 CWDM 光纤到 SDI 的发射器和接收器，组合在一个单一模块中。它是一个既方便又非常有效的为远距离传输非压缩广播品质视频信号的解决方案。

每个 OTR 1840-1 CWDM 收发器具有一个独立发射器和接收器通道，为任何 SDI 高达 1080p60（3Gbit/s）信号提供有效的解决方案，并且保持完整非压缩品质。18 种可选发射器波长，完全兼容 CWDM(ITU-T G.694.2)。

OTR 1840-1 在转换前自动检测和时钟再生任何 270Mbit/1.5Gbit 和 3Gbit SDI 信号。该模块完全兼容 3Gbit Level A 和 Level B 格式。

关键特性

•  支持3G/1.5G-SDI标准•  自动时钟再生•  无错误光纤连接•  CWDM有18个波长选择•  高达40公里@ 3Gbit/s•  双工LC/PC单模光纤连接•  支持热插拔

视频格式
 • 3G-SDI
 • 1.5G-SDI
 • SD-SDI

 格式无关

数字视频输入
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 1x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
光纤输入/输出
  • 1x SFP
  • 3G-SDI
  • 双工单模
  • LC / PC连接
UPC / EAN模型名称描述评论
4250479318403OTR 1840-13G-SDI光纤收发器（yellobrik模块）无光纤SFP

OTR 1840-1yellobrik 模块须与下列视频光纤 SFP 模块中的一项配套订购。

UPC / EAN模型名称描述评论
4250479312708OH- TR - 4 - 1270 LCCWDM 1270nm双工3G 40km收发器SFPSFP
4250479312906OH- TR - 4 - 1290 LCCWDM 1290nm双工3G 40km收发器SFPSFP
4250479313101OH- TR - 4 - 1310 LCCWDM 1310nm双工3G 40km收发器SFPSFP
4250479313309OH- TR - 4 - 1330 LCCWDM 1350nm双工3G 40km收发器SFPSFP
4250479313507OH- TR - 4 - 1350 LCCWDM 1370nm双工3G 40km收发器SFPSFP
4250479313705OH- TR - 4 - 1370 LCCWDM 1370nm双工3G 40km收发器SFPSFP
4250479313903OH- TR - 4 - 1390 LCCWDM 1390nm双工3G 40km收发器SFPSFP
4250479314108OH- TR - 4 - 1410 LCCWDM 1410nm双工3G 40km收发器SFPSFP
4250479314306OH- TR - 4 - 1430 LCCWDM 1430nm双工3G 40km收发器SFPSFP
4250479314504OH- TR - 4 - 1450 LCCWDM 1450nm双工3G 40km收发器SFPSFP
4250479314702OH- TR - 4 - 1470 LCCWDM 1470nm双工3G 40km收发器SFPSFP
4250479314900OH- TR - 4 - 1490 LCCWDM 1490nm双工3G 40km收发器SFPSFP
4250479315105OH- TR - 4 - 1510 LCCWDM 1510nm双工3G 40km收发器SFPSFP
4250479315303OH- TR - 4 - 1530 LCCWDM 1530nm双工3G 40km收发器SFPSFP
4250479315501OH- TR - 4 - 1550 LCCWDM 1550nm双工3G 40km收发器SFPSFP
4250479315709OH- TR - 4 - 1570 LCCWDM 1570nm双工3G 40km收发器SFPSFP
4250479315907OH- TR - 4 - 1590 LCCWDM 1590nm双工3G 40km收发器SFPSFP
4250479316102OH- TR - 4 - 1610 LCCWDM 1610nm双工3G 40km收发器SFPSFP

4250479320772OH- TR - 8 - 1270 LCCWDM 1270nm双工3G 80km收发器SFPSFP
4250479320789OH- TR - 8 - 1290 LCCWDM 1290nm双工3G 80km收发器SFPSFP
4250479320796OH- TR - 8 - 1310 LCCWDM 1310nm双工3G 80km收发器SFPSFP
4250479320802OH- TR - 8 - 1330 LCCWDM 1350nm双工3G 80km收发器SFPSFP
4250479320819OH- TR - 8 - 1350 LCCWDM 1370nm双工3G 80km收发器SFPSFP
4250479320826OH- TR - 8 - 1370 LCCWDM 1370nm双工3G 80km收发器SFPSFP
4250479320833OH- TR - 8 - 1390 LCCWDM 1390nm双工3G 80km收发器SFPSFP
4250479320840OH- TR - 8 - 1410 LCCWDM 1410nm双工3G 80km收发器SFPSFP
4250479320857OH- TR - 8 - 1430 LCCWDM 1430nm双工3G 80km收发器SFPSFP
4250479320864OH- TR - 8 - 1450 LCCWDM 1450nm双工3G 80km收发器SFPSFP
4250479320871OH- TR - 8 - 1470 LCCWDM 1470nm双工3G 80km收发器SFPSFP
4250479320888OH- TR - 8 - 1490 LCCWDM 1490nm双工3G 80km收发器SFPSFP
4250479320895OH- TR - 8 - 1510 LCCWDM 1510nm双工3G 80km收发器SFPSFP
4250479320901OH- TR - 8 - 1530 LCCWDM 1530nm双工3G 80km收发器SFPSFP
4250479320918OH- TR - 8 - 1550 LCCWDM 1550nm双工3G 80km收发器SFPSFP
4250479320925OH- TR - 8 - 1570 LCCWDM 1570nm双工3G 80km收发器SFPSFP
4250479320932OH- TR - 8 - 1590 LCCWDM 1590nm双工3G 80km收发器SFPSFP
4250479320949OH- TR - 8 - 1610 LCCWDM 1610nm双工3G 80km收发器SFPSFP


关键特性

•  支持3G/1.5G-SDI标准•  自动时钟再生•  无错误光纤连接•  CWDM有18个波长选择•  高达40公里@ 3Gbit/s•  双工LC/PC单模光纤连接•  支持热插拔
