RS232/422/485串行和GPI双向光收发器

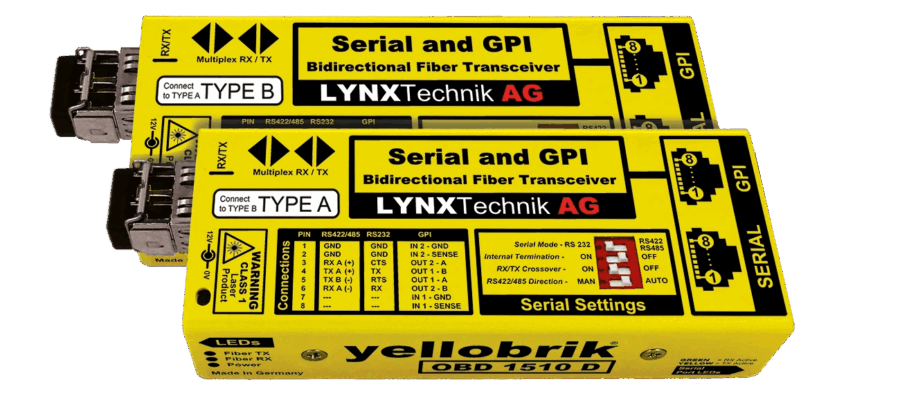

OBD 1510 D 是通过单芯双向光纤 (WDM) 传输串行 RS232，RS422 和 RS485 以及 2 路 GPI（通用接口）信号的成对多功能模块，传输距离为 10km。
1 个 RJ45 电串行连接能被配置成 RS232，RS422 或 RS485 串行标准。1 个单独的 RJ45 连接头提供 2 个电 GPI 输入和输出。通过同样的光纤传输串行通讯和 GPI 信号。
OBD 1510 D 是完全根据串行协议使用，在 300-460K 波特（自动感应和自动调节）速率范围内，支持所有标准协议和专用协议。
集成 dip 开关通过可选串行标准，串行终端，收发交叉和 RS422/485 数据方向（自动或手动）串行操作模式，提供精确控制。为串行端口和 GPI 端口下的 RJ45 连接头的数据活动状态提供 LED 灯指示。
OBD 1510 D 支持混合和匹配的串行标准。例如：发射模块有 1 路 RS232 输入，接受模块能被设置为 RS422 输出。
注：该系统使用 WDM 光复用，只能用于点对点应用中。该解决方案不能被集成到 CWDM 复用系统中。
关键特性
• 基于单根波分复用光纤链路的双向信号转换装置
• 扩展串行和GPI连接长达10公里
• 2x GPI连接
• 支持串行RS232或RS422或RS485
• 单模光纤长达10公里
• RX/TX 交叉切换
• 自动或手动设置数据方向
• 可切换线路终端
• “即插即用”-无需PC软件驱动程序
• 支持所有串行协议（标准和专有）
