CDH 1411

OBD 1410

12G-SDI双向光收发器

数据表
快速参考

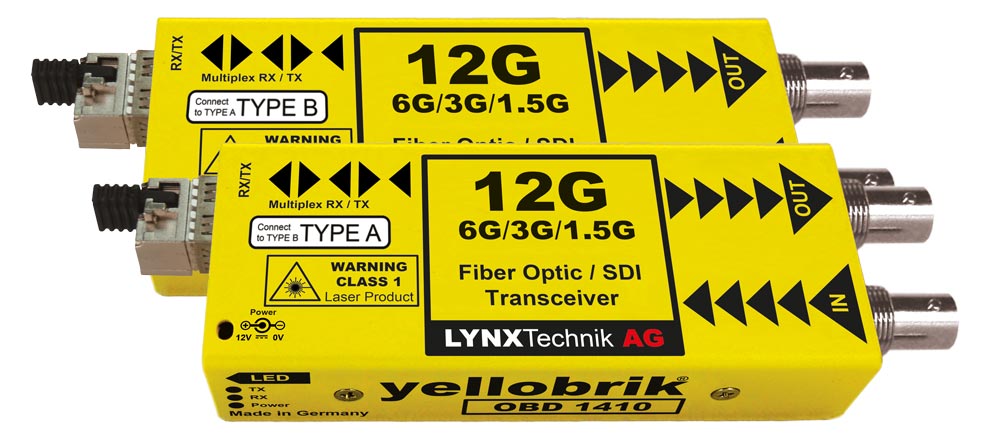

OBD 1410 是一个双向光纤到 SDI 的发送器和接收器，使用单芯光纤连接，紧凑式自包装。它是一个远距离传输非压缩广播品质视频信号的既方便又符合成本效益的解决方案。

OBD 1410 模块成对提供，1 个 A 模块和 1 个 B 模块同时在一个 WDM 闭环应用中工作。每个模块具有 1 路电 SDI 输入和 SDI 输出连接，两者之间通过单光纤传输。

每个通道完全独立，具有不同标准和格式的 SDI 视频。该模块自动检测和时钟再生转换前的任何 1.5Gbit,3Gbit, 6Gbit 和 12Gbit SDI 信号。该模块完全兼容 3Gbit Level A 和 Level B 格式。

注：该系统使用 WDM 光复用，只能被用于点对点应用中。该解决方案不能被集成到CWDM 复用系统中。

关键特性

• 支持12G/6G/3G/1.5G-SDI标准

• 基于单根波分复用光纤链路的双向信号转换装置
• 自动时钟再生
• 无差错光连接• 高达10公里 @ 12Gbit/s• 单路LC/PC单模光纤连接
• 支持热插拔

视频格式
 • 12G-SDI
 • 6G-SDI
 • 3G-SDI
 • 1.5G-SDI
 • SD-SDI

格式无关

 数字视频输入
  • 1个12G- SDI BNC （12G/6G/3G/1.5G/SD-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 1个12G- SDI BNC （12G/6G/3G/1.5G/SD-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
光纤输入/输出
  • 1x SFP
  • 12G-SDI
  • 单工单模
  • LC/PC连接
UPC / EAN模型名称描述评论
4250479327450OBD 141012G-SDI到光纤收发器系统（单模，LC, 10km，提供A和B版本）包括SFP


关键特性

• 支持12G/6G/3G/1.5G-SDI标准

• 基于单根波分复用光纤链路的双向信号转换装置
• 自动时钟再生
• 无差错光连接• 高达10公里 @ 12Gbit/s• 单路LC/PC单模光纤连接
• 支持热插拔
