12G-SDI到3G-SDI 双向转换器

数据表
快速参考

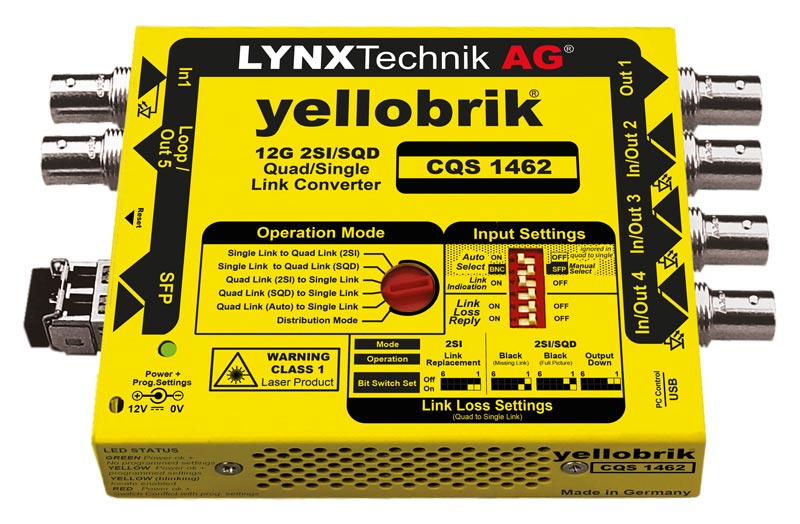

CQS 1462 是一款紧凑型解决方案，设计用于连接 6G/12G SDI 四链路 2SI/SQD 设备和单链路 1.5G/3G/6G/12G SDI 设备。
转换模式包括：
• 单链路到四链路 (2SI)
[1x12G-SDI ► 4x3G-SDI Level A / 1x6G-SDI ► 4x1.5G-SDI]
• 单链路到四链路 (SQD)
[1x12G-SDI ► 4x3G-SDI Level A / 1x6G-SDI ► 4x1.5G-SDI]
• 四链路 (2SI) 到单链路
[4x3G-SDI Level A ► 1x12G-SDI / 4x1.5G-SDI ► 1x6G-SDI]
• 四链路 (SQD) 到单链路
[4x3G-SDI Level A ► 1x12G-SDI / 4x1.5G-SDI ► 1x6G-SDI]
• 自动四链路到单链路
• 分配放大器模式 （1►5+1）
[1.5G / 3G / 6G / 12G -SDI]
操作模式可以从本地旋转开关或通过 LynxCentraal 和 yelloGUI 控制软件选择。如果需要，CQS 1462 还可用作 1► 5+1 分配放大器。可以通过屏幕上的叠加进行链路识别，这有助于解决连接问题或链路丢失。

该模块适用于从 1.5G-SDI 到 12G SDI 的所有 SMPTE 标准信号（SMPTE 292M、424M、2081 和 2082）。

该模块与yelloGUI和lynxcentral完全兼容。它可以通过使用Windows或MacOS操作系统，对模块实现配置，控制和更新。

关键特性

• 支持12G/6G/3G/1.5G-SDI标准

• 高达4K YCbCr/RGB 4:4:4• 单链路到四链路和四链路到单链路• 双向2SI和SQD转换• SFP转BNC 1x5分配模式• BNC 1x4 分配模式 + 环路和 SFP 输出• 2SI/SQD 自动链路故障恢复配置选项

视频格式
 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
视频输入
  • 4x12G- SDI BNC （12G/6G/3G/1.5G-SDI）
  • YCbCr 4:2:2 10位
  • YCbCr/RGB 4:4:4 10,12位
  • 3G-SDI Level A或B 双链路
  • 四链路2SI和SQD
数字视频输出
  • 5x12G- SDI BNC （12G/6G/3G/1.5G-SDI）
  • YCbCr 4:2:2 10位
  • YCbCr/RGB 4:4:4 10,12位
  • 3G-SDI Level A或B 双链路
  • 四链路2SI和SQD
光纤输入/输出
  • 可选SFP用于SDI光输入/输出
  • 12G-SDI
  • 单工接收，单工发送或双工收发
UPC / EAN模型名称描述评论
4250479327832CQS 146212G-SDI到3G-SDI双向转换器，支持2SI和SQD无光纤SFP


关键特性

• 支持12G/6G/3G/1.5G-SDI标准

• 高达4K YCbCr/RGB 4:4:4• 单链路到四链路和四链路到单链路• 双向2SI和SQD转换• SFP转BNC 1x5分配模式• BNC 1x4 分配模式 + 环路和 SFP 输出• 2SI/SQD 自动链路故障恢复配置选项
