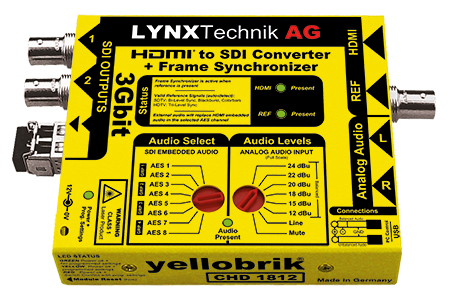

CHD 1812-1

HDMI 到 SDI 转换器 + 帧同步

CHD 1812 是多功能，紧凑式集成帧同步的 HDMI 到 SDI 转换器。它是转换外部异步 HDMI 信号源到全帧同步 SDI 输入的理想解决方案。

灵活的参考同步输入接受任何模拟视频同步格式包括 SD 两电平同步，黑场，彩色条和三电平 HD 同步。自动检测同步输入，并且兼容自适应。例如：1 路 SDTV 参考能被用于频率锁定 1 路 HD HDMI 输入。如果无参考信号，转换器执行标准异步 HDMI 到 SDI 的转换。一对模拟立体声输入能被嵌入到任意 AES 通道。音频输入既能是带可选全音阶电平的专业平衡音频，也可以是非平衡用户线性电平音频。HDMI 流中的任意音频能被嵌入到 SDI 输出，或者能被替换成外部音频信号。

该模块也兼容 yelloGUI 软件包，提供一系列可操作的额外内部设置包括调节视频延时的功能。

注意：出于法律原因，LYNX Technik AG 的 HDMI 转换产品旨在不捕获，转换或传输来自受 HDCP 复制保护的来源（例如，卫星接收器，电缆接收器，蓝光播放器等）的视频或音频。

关键特性

• 支持3G/1.5G/SD-SDI标准

• 支持3D

• 集成帧同步器• “交叉锁”兼容参考输入• HDMI嵌入式音频透明通过• 平衡模拟音频，非平衡线级音频输入• LED指示HDMI，参考和音频状态

视频格式

 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --

 • 3D 1920x1080p   23.98, 24, 25, 29.97, 30  --  -- --  --
 • 3D 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • 3D 1920x1080i   -- -- -- -- -- -- --  --  50, 59.94, 60
 • 3D 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60

3G-SDI 单链路符合 ST 425-2 标准的数据映射，支持立体图像格式（3D） HDMI 单链路支持“并排”（Side-by-Side）与“上下”（Top-Bottom）3D 显示模式
