CDH 1813

支持3D的3G-SDI到HDMI转换器

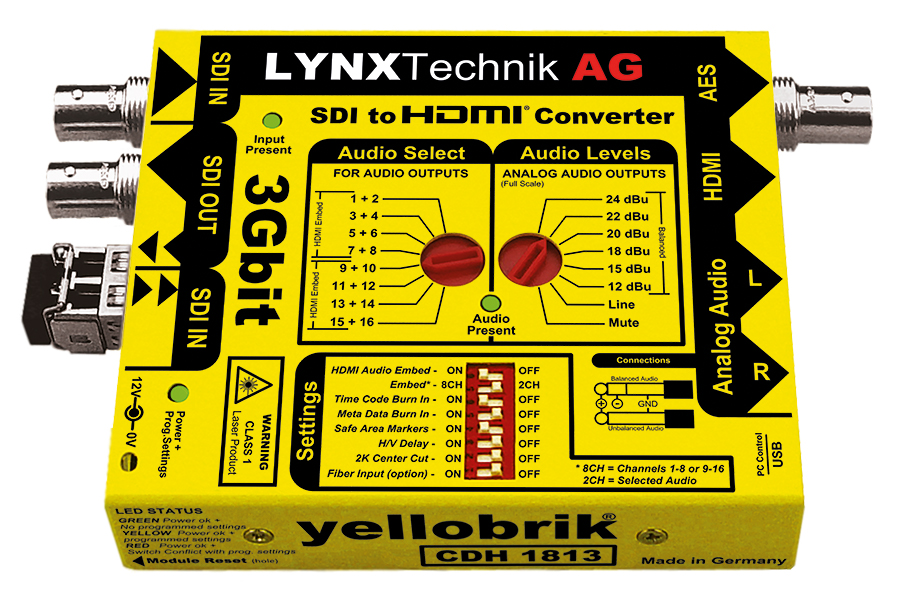

CDH 1813 是一款功能多样、结构紧凑的 3G-SDI 转 HDMI 转换器，专为广播、后期制作和专业音视频市场中的众多监控和显示应用而设计。可将任何 3G-SDI 视频信号（包括 3D 格式）转换为 HDMI 信号，用于监控和显示。通过集成的光纤 SFP 插座，提供光纤连接选项，支持 3G-SDI 光纤传输和/或 3G-SDI 光纤接收。

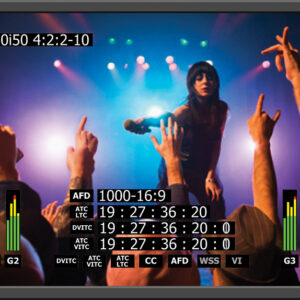

在数字和模拟音频输出端，可对两条 AES 音频通道进行解嵌入。模拟音频输出端具有可选的全量程预设。所选的两条音频通道也可嵌入到 HDMI 输出端。此外，从输入信号中选取的 8 条通道（通道 1 至 8 或 9 至 16）也可嵌入到 HDMI 输出端。多种烧录功能使 CDH1813 成为真正的监测工具。时间码烧录、16 通道音频电平表、安全区域标记和元数据显示只是屏幕监测功能中的一部分。

该模块与 yelloGUI 和 LynxCentraal 完全兼容。可使用 Windows 或 MacOS 进行配置、控制和更新。

关键特性

• 支持 3G/1.5G/SD-SDI 标准

• 支持单链路3D格式

• 支持用于 HDR 和宽色域的 HDMI EOTF

• 通过 VPID 实现自动颜色范围检测

• 自动输入检测

• 模拟和 AES 音频输出

• HDMI 嵌入式音频

• 时间码和元数据内嵌显示

• 16 路屏幕音频电平表

• 水平/垂直延迟及水平翻转，带有安全区域标记

视频格式

 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50, -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --

 • 3D 1920x1080p   23.98, 24, 25, 29.97, 30  --  -- --  --
 • 3D 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • 3D 1920x1080i   -- -- -- -- -- -- --  --  50, 59.94, 60
 • 3D 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60

3G-SDI 单链路 ST 425-2 数据映射用于立体图像格式（3D）
